biLink SECC Series
biLink S100
EV Charger 핵심 통신 프로토콜 S/W인 biLink P100과 함께 제공되는 Hardware로 기존 충전기를 Smart-Control Charger 손쉽게 전환
# PLC 모뎀 내장
# biLink P100 연동 스마트 제어 충전기 구현
# 초소형, 저전력 설계
# 다양한 인터페이스 지원

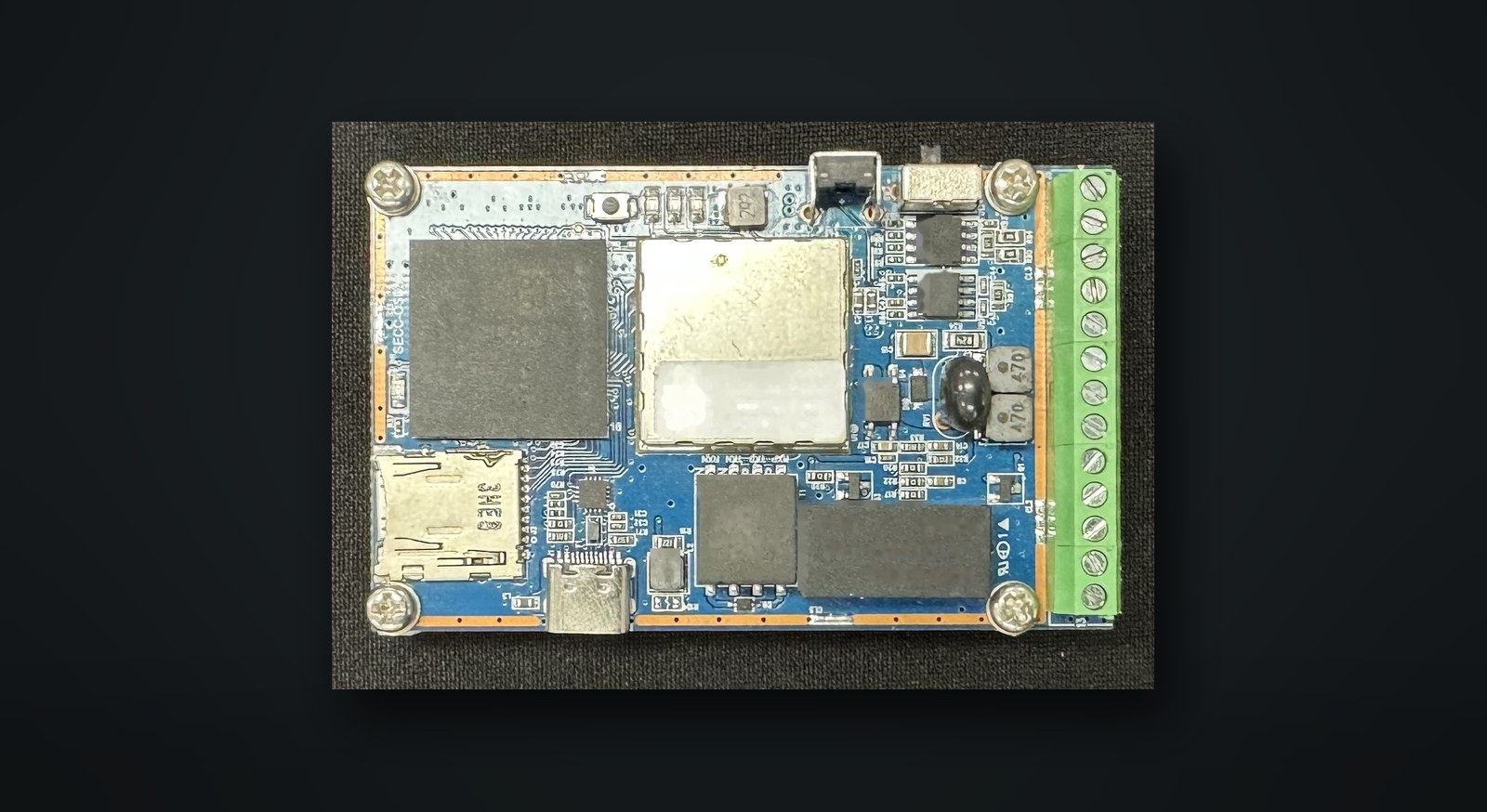

biLink S500
Smart-Control Chager를 구성하는 모든 기능을 담은 초소형 SECC로 기존 대부분의 충전기의 외형과 Board에 결합하여 활용 가능
# 안정적이고 신뢰성 높은 충전
# 화재 예방, 안전성 강화
# 초소형, 저전력 설계
# 혁신적인 업데이트와 고속 통신

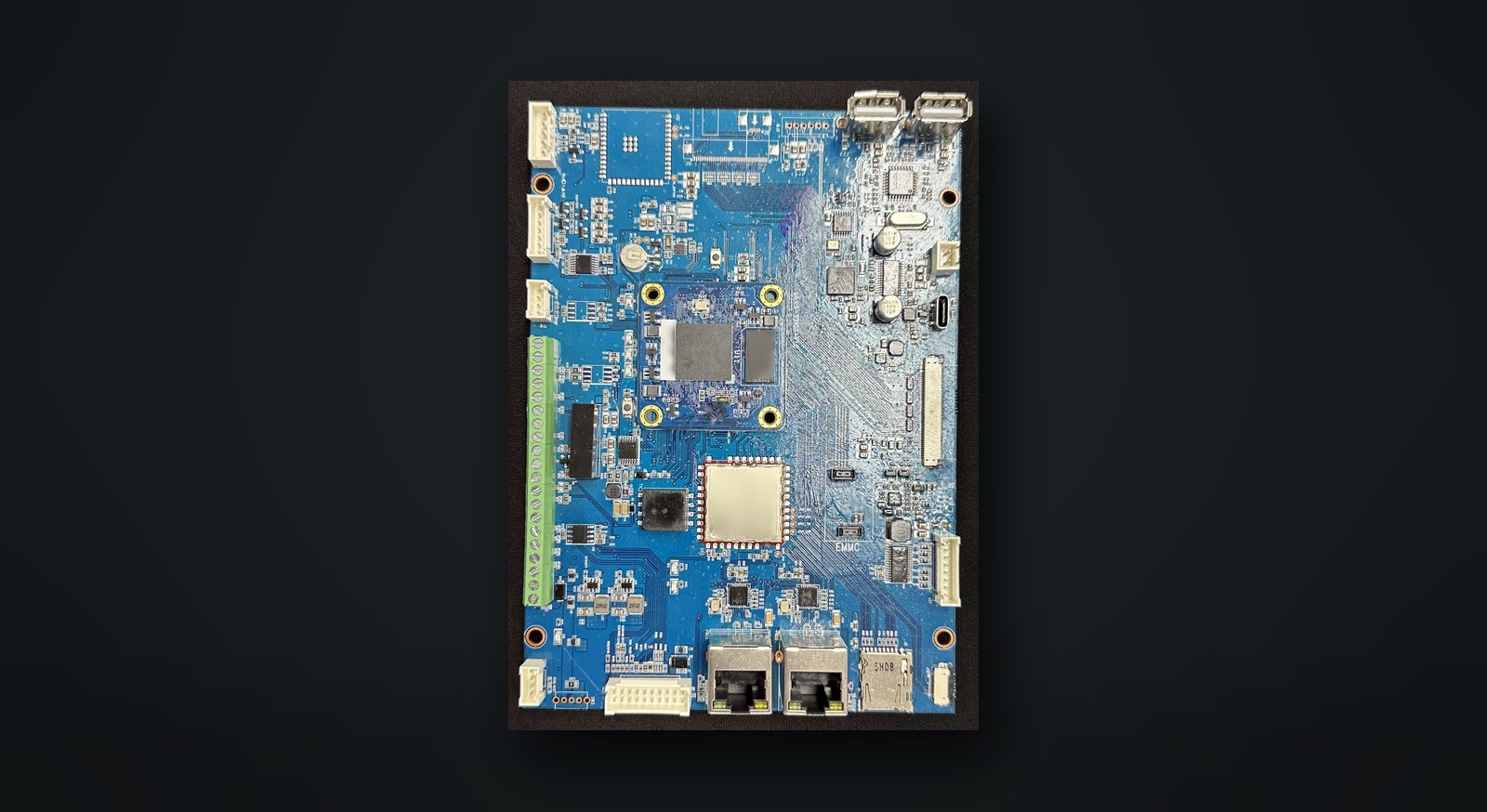

biLink S2100
바이온에버가 자랑하는 All-In-One 솔루션의 차세대 버전으로 높은 기술력과 컴팩트한 하드웨어 구성으로 최적화된 비용 효율을 지원
# EMMC 저장장치 도입
# SOM(System-on-Module) 설계
# 글로벌 표준 충전 프로토콜 지원
# 설계 확장성 및 유지보수 효율화
SPEC
| 구분 | 지원 내용 | P100 (Protocol) |
S100 (H/W) |
S500 (mini) |
S1000 (General) |
S2000 (All-in-One) |
S2100 (All-in-One) |
|---|---|---|---|---|---|---|---|
| 지원 프로토콜 |
IEC61851-1 | ● | ● | ● | ● | ● | ● |
| DIN70121 | ● | ● | ● | ● | ● | ● | |
| ISO15118-2 | ● | ● | ● | ● | ● | ● | |
| ISO15118-20 | ● | ● | ● | ● | ● | ● | |
| ISO15118-2 VAS | ● | ||||||
| OCPP 1.6 | ● | ● | ● | ||||
| OCPP 2.0.1 | ● | ● | |||||
| 충전모드 | AC, DC, WPT, BPT(V2G), ACD | ● | AC, DC, BPT(V2G) | ● | |||
| 프로세서, 메모리 | ARM® Cortex-A 1G / 512MB | ● | |||||
| 인터페이스 | CAN, I2C, USB, SPI, RS232, RS485 | ● | SPI | RS(Selectable) CAN, SPI | ● | ● | ● + GPIO |
| 저장장치 | SD 32G | ● | EMMC 8G / SD Optional | ||||
| 네트워크 | Ethernet, Wi-Fi(Dongle), BLE(Dongle) | ● | Wi-Fi, BLE(Dongle) | ● | |||
| 충전 I/O | CP / PE / PD | ● | External PWM 추가 | External PWM 추가 | ● | ● | ● |
| PLC 모뎀 | HPGP 1.1 | ● | ● | ● | ● | ● | ● |
| 사용전원 | 12 V DC | ● | ● | ● | ● | ● | ● |
| 크기 (mm) | – | 38×63×20 | 50×80×12 | 80×100×14 | 100×125×20 | 116×162×18 | |
| 작동 / 보관 온도 (℃) | –25 ~ 80 | ● | |||||
| HMI | LCD(RGB), Touch, Audio | ● | ● | ● | |||
| 운영체제 | Linux (kernel 5.10.100), U-Boot 2020.04 | ● | ● | ● | |||
| EVSE App | 충전기 Main Controller | ● | ● | ● | |||
| 암호화 | TLS (1.2 / 1.3) | ● | ● | ● | |||
| 통신방식 | WebSocket, HTTP/S, FTP/S | ● | ● | ● | |||
| 업데이트 | OTA | ● | Optional | Optional | Optional | ● | ● + USB |
biLink EVCC & Protocol Series
biLink E1000
EVCC 기능을 그대로 시뮬레이션하여 충전기와의 상호 운용성을 테스트하고 검증하는 고도화된 솔루션으로 양산 Set-Up시 활용 가능하며, 무선 충전(WPT)/ V2G(BPT) 모드를 포함한 다양한 충전 방식에 대한 성능 검증 가능
# 최적의 전기차 통신 시뮬레이션
# 충전기 개발부터 검증까지 전 과정 지원
# 다양한 프로토콜 환경 학습 및 검증
# 강력한 호환성과 효율적 설계
biLink P100
IEC 61851-1, DIN 70121, ISO 15118-2/20 및 VAS(화재 예방 인증) 등 국/내외 충전 표준을 완벽히 준수하는 국내 유일의 Stand alone 충전 통신 프로토콜 솔루션으로 Smart Control Charger 로 손쉽게 전환
# 국내 유일 충전 프로토콜 제품
# S/W 중심 설계
# 다양한 충전 방식 지원
# 뛰어난 호환성과 SECC 기능

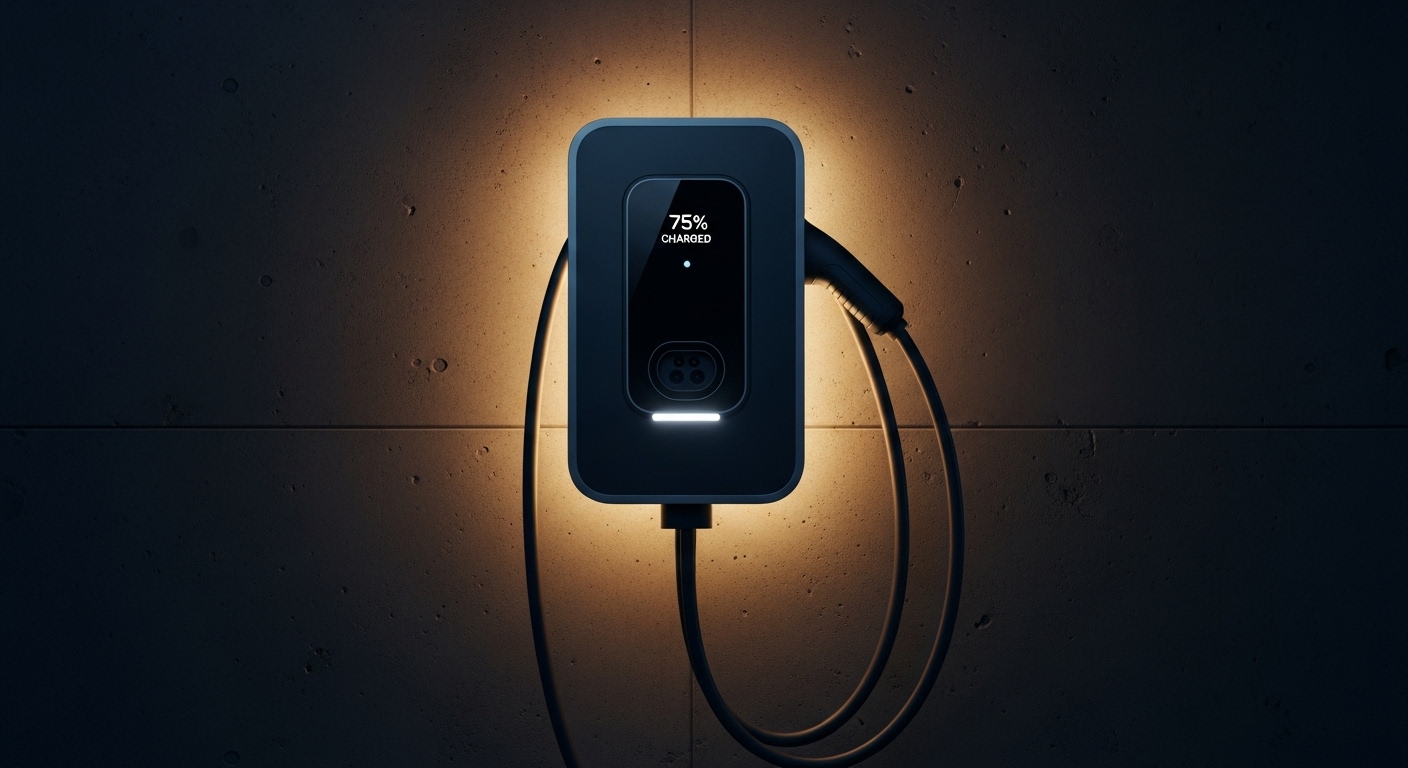

Smart-Control AC Charger
SPEC (DC Charger is available with a separate specification)
| 구분 | 지원 내용 | 구분 | 지원 내용 |
|---|---|---|---|
| 지원 프로토콜 | IEC61851 / ISO15118-2 / ISO15118-2VAS / OCPP1.6 / ISO15118-20(opt), OCPP2.0.1(opt) | HMI | LCD(4.3 inch), LED, Touch, Audio |
| 충전모드 | AC, BPT(V2G 향후 지원 예정) | 프로세서, 메모리 | ARM® Cortex-A1G |
| 인증 | KC인증, 형식승인, OCPP1.6(Full Cert), VAS DC누설전류(DC6mA) | 운영체제 | Linux(kernel 5.10.100) |
| IP Level | IP44 | 암호화 | TLS(1.2/1.3) |
| 인터페이스 | I2C(1), USB(2), RS232(1) | 통신방식 | Websocket (WS, WSS) |
| 저장장치 | EMMC 8G, SD(opt) | 결제/인증 | RFID, NFC, QR Code, Automatic Charging |
| 네트워크 | Ethernet(1), WiFi(Dongle), BLE(Dongle) | 계량방식 | 양방향 AC (±1.0%) |
| 충전 I/O | CP / PE / PD | 안전기능 |
Zero-Crossing / De-rating Overcharge Prevention Overheat Protection (80℃) Overvoltage (+10%) / Overcurrent (+10%) Undervoltage (-10%) Residual Direct Current Detection (DC6mA 이상) Grounding Fault / Input Power Fault Relay Welding / Relay Fault Emergency Stop SoC 기반 충전 제어 지원 |
| PLC 모뎀 | HPGP 1.1 | 유지보수 | RMS(Remote Monitoring System) 지원 |
| 정격사양 (입력) | AC 220V, 60Hz, 단상 | LTE 원격 리셋 | Bi-directional Remote Reset |
| 정격사양 (출력) | 7kW (AC 220V, 32A) | 업데이트 | OTA, USB |
| 연결장치 | 커넥터 SAE J1772 C Type | ||
| 무게 (kg) | 본체 2.6kg | ||
| 크기 (mm) | 245×408×125 | ||
| 작동/보관 온도 (℃) | –25 ~ 40 / –25 ~ 80 |
